庫存號：20685

機臺組：角頭外圓磨床

型號：Tschudin HTG 442

進口貨物：二手TSCHUDIN HTG 442外圓磨床進口報關
二手TSCHUDIN HTG 442外圓磨床進口：允許申報
責任清關：邢生

常見貨源：瑞士

申報港口：上海港、天津港、深圳港、廣州港等
清關指南：有問題微我：jinkou666

二手TSCHUDIN HTG 442外圓磨床進口專題：請點擊此查看更多；
名稱：外圓磨床

采購流程：簽合同--付匯---檢驗---海運---目的港口---清關交稅放行---送貨

技術數據

中心高度100 mm

中心間距480 mm

最大縱向行程420 mm

最大橫向行程45 mm

砂輪：

直徑500 mm

寬度50 mm

孔徑203.2 mm

砂輪寬度80 mm

砂輪速度：

數量（步數）3

從1150轉/分

高達1550轉/分

工件主軸頭：

速度：

無極的

從65轉/分

最高500轉/分

可360度旋轉

主軸錐度：4 mt

尾座錐度：3 mt

主軸行程20 mm

工作臺角位移9°

工作臺速度：

無極的

高達5米/分鐘

電壓50 Hz 3x 380伏

外砂輪電機5.5KW

工件主軸電機0.55kw

所需總功率8千瓦

機器重量約2700公斤

機器外形尺寸：

長度2500 mm

寬1500 mm

高度1900 mm

各種配件：

仿形車輪修整附件

凸形/凹形矯正裝置

冷卻系統

Machine's group :Cylindrical grinder with angle head
Type :TSCHUDIN HTG 442
 Pdf (Print)
 Information request

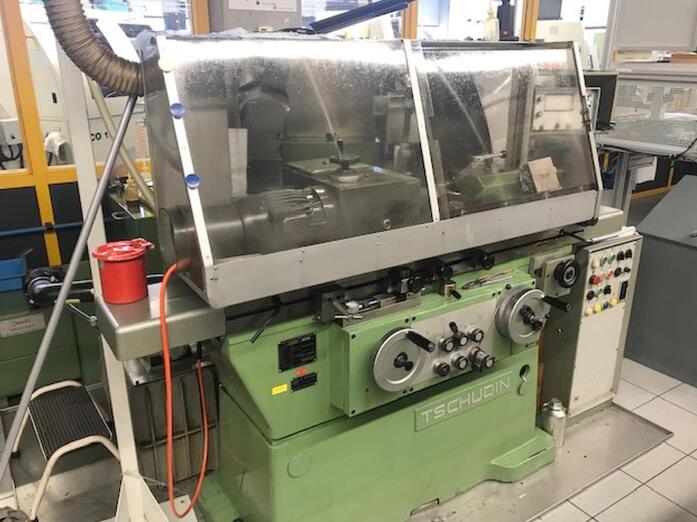

 TSCHUDIN HTG 442
 6 Image(s)
Back
Technical data
Centre height  100 mm
Distance between centres  480 mm
Max. Longitudinal travel  420 mm
Max. transversal travel  45 mm
Grinding wheel:
    Diameter  500 mm
    Width  50 mm
    Bore  203.2 mm
    grinding wheel width  80 mm
Grinding wheel speeds:
    number (steps)  3
    from  1150 rpm
    up to  1550 rpm
Work piece spindle head:
    speeds:
       stepless
       from  65 rpm
       up to  500 rpm
    rotatable  360 °
Spindle taper:  4 MT
Taper in tailstock:  3 MT
Spindle stroke  20 mm
Table angular displacement  9 °
Table speed:
    stepless
       up to  5 m/min
Voltage 50 Hz 3x  380 Volt
External Grinding wheel motor  5.5 kW
Workpiece spindle motor  0.55 kW
Total power required  8 kW
Machine's weight about  2700 kg
Overall dimensions machine:
    Length  2500 mm
    Width  1500 mm
    Height  1900 mm
Various accessories:
Copying wheel dressing attachment
Redressing device for convexe / concave
Coolant system
